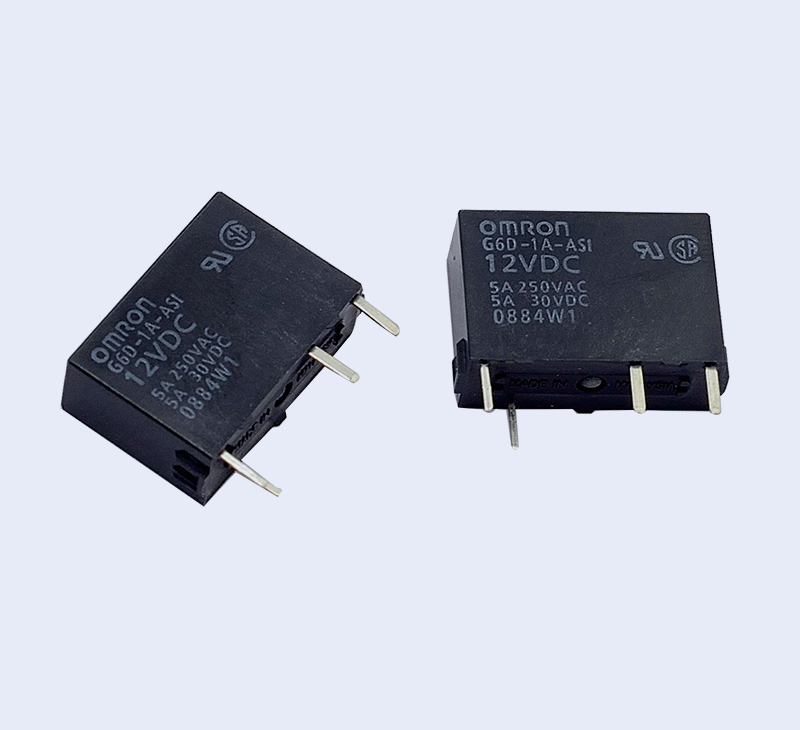

G6D 功率繼電器
用于PC（可編程控制器）、溫控器等輸出用途的小型纖細型功率繼電器
? 對應高密度安裝，面積減少約45%（于本公司G6B相比）（寬6.5mm×長17.5mm×高12.5mm）
? 小型繼電器，但可做到5A（AC250V、DC30V）的開閉能力
? 2A（AC250V、DC30V）具有可以實現30萬次開閉的高耐久性。
| 接點構成 | 型號 | 線圈額定電壓(V) | 最小包裝單位 |
|---|---|---|---|
| 1a | G6D-1A-ASI | DC 5 | 25個/桿裝 |
| DC12 | |||
| DC24 | |||
| G6D-1A-ASI-AP | DC12 | ||
| DC24 |
接線插座
| 繼電器型號 | 適用插座 | 最小包裝單位 |
|---|---|---|
| G6D-1A-ASI | P6D-04P | 25個 |
| 注.訂購時，請注明線圈額定電壓（V）。 | |
| 例：G6D-1A-ASI DC5 | |
| 此外，交付時的包裝標記及標注的電壓規格為□□VDC。 |
| ?額定值 |
| 操作線圈 |
|
額定電流 (mA) |
線圈電阻 ( Ω) |
動作電壓 (V) |
復位電壓 (V) |
最大容許電壓 (V) |
消耗功率 (mW) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| DC | 5 | 40 | 125 |
70％ 以下* |
10％以上 |
160％ （at23℃） |
約200 | ||||
| 12 | 16.7 | 720 | |||||||||
| 24 | 8.3 | 2,880 | |||||||||
| 注. | |
| *1.額定電流、線圈電阻是線圈溫度在+23℃時的值，公差為±10% | |
| *2.動作特性為線圈溫度在+23℃時的值。 | |
| *3.最大允許電壓為繼電器線圈能施加的電壓的最大值。 | |
| ＊但是反方向安裝時為75%以下。 |
| 開關部 |
|
阻性負載 | ||
|---|---|---|---|
| 接觸機構 | 單 | ||
| 接點材質 |
Ag合金（無Cd材料） (Ag合金（無Cd材料）+鍍Au)＊ |
||
| 額定負載 |
AC250V 5A? DC 30V 5A |
||
| 額定通電電流 | 5A | ||
| 接點電壓的最大值 | AC250V、DC30V | ||
| 接點電流的最大值 | 5A |
＊（）內為G6D-1A-ASI-AP時的材質。
| ■ 性能 |
| 接觸電阻＊1 | 100mΩ以下 | |
|---|---|---|
| 動作時間 | 10ms以下 | |
| 復位時間 | 5ms以下 | |
| 絕緣電阻＊2 | 1,000MΩ以上 | |
| 耐壓 | 線圈與接點間 | AC3,000V 50/60Hz 1min |
| 同極接點間 | AC750V 50/60Hz 1min | |
|
耐沖擊電壓 (線圈與接點間) |
6kV（1.2×50μs） | |
| 振動 | 耐久 | 10～55～10Hz 單振幅0.75mm（雙1.5mm） |
| 誤動作 | 10～55～10Hz 單振幅0.75mm（雙1.5mm） | |
| 沖擊 | 耐久 | 1,000m/S2 |
| 誤動作 | 100m/S2 | |
| 壽命 | 機械 |
2,000萬次以上 （開關頻率18,000次/h） |
| 電氣 |
AC250V 5A（電阻負載）7萬次以上 DC30V 5A（電阻負載）7萬次以上 AC250V 2A（電阻負載）30萬次以上 DC30V 2A（電阻負載）30萬次以上 （開關頻率1,800次/h） |
|
| 故障率P水準（參考值＊3） |
DC5V 10mA （DC5V 1mA）＊4 |
|
| 使用環境溫度 |
-25～+70℃ (無結冰、無凝露) |
|
| 使用環境濕度 | 5～85％RH | |
| 重量 | 約3g | |
| 注.上述數據為初期值。 | |
| *1.測量條件：根據電壓下降法，在DC5V 1A的 條件下。 | |
| *2.測量條件：用DC500V兆歐表測量，位置與測 量耐壓時相同。 | |
| *3.此值為開關頻率在120次/min時的值。 | |
| *4.（）內為G6D-1A-ASI-AP時的值。 |
G6D-1A-ASI |
|||
|
印刷基板加工尺寸 (BOTTOM VIEW) 尺寸公差: ±0.1  |
端子配置/內部連接圖 (BOTTOM VIEW) |
||
|
|
|||
|
插座P6D-04P
|
|||
|
印刷基板加工尺寸 (BOTTOM VIEW) 尺寸公差: ±0.1
|
|||
